鼎亿教你如何测试电火花机精度

文章出处:网责任编辑:作者:人气:-发表时间:2014-03-14 08:26:00【



鼎亿教你如何测试电火花机精度

标签:火花机床|东莞电火花机厂家|火花机精度测试|首选鼎亿

    感谢各大企业在众多机械厂家中采购我司的火花机设备,东莞鼎亿火花机厂专注行业15年品质,电火花机精度好,稳定性好,寿命长达十多年,性价比超高,那CNC火花机怎么测试精度呢?

鼎亿电火花机精度检验标准

1:鼎亿火花机机头对工作台的垂直度:工作台置于中间位置。在通过主轴轴线的垂直面内,全行程内检验。千分表装在滑座上,锁紧后读数。左右及前后方向分别检验,测量不少于3个点,误差以最大读数的代数值计。

2:鼎亿火花机工作台纵向移动对工作横向移动的垂直度:调整平尺,平行于工作台横向移动方向,工作台位于横向行程中间,并锁紧。测量长度不大于300。

3:鼎亿火花机工作台导轨移动时,在垂直面内的直线度及倾斜度:在工作台和立柱上,平行和垂直于工做台移动方向各放一个水平仪,沿纵(或横)座标全程移动,按等距离位置检验。测量不少于5点,误差以减去机床倾斜后的读数值的最大代数差计。检验时,主轴头处于中间位置,并锁紧。工作台非检测方向导轨中间位置并锁紧。

4:鼎亿火花机工作台面对工作台移动的平行度:主轴头滑座锁紧,工作台非检测方向导轨锁紧。千分表角顶在平尺上,在全程上测量。

5:鼎亿火花机工作台面平行度:工作台于行程的中间位置,并锁紧。按工作台面长度确定允差。取水平仪置于X(或Y)轴向,取中央及两边之3处,水平仪读数最大差值为测定值。

6:鼎亿火花机主轴对工作台之垂直度:工作台置于中间位置,并锁紧,机头锁紧。在通过主轴轴线的垂直面内,全行程内检验,千分表固定在主轴上。左右及前后方向分别检验,测量点不少于3个,误差以最大读数的代数值计。

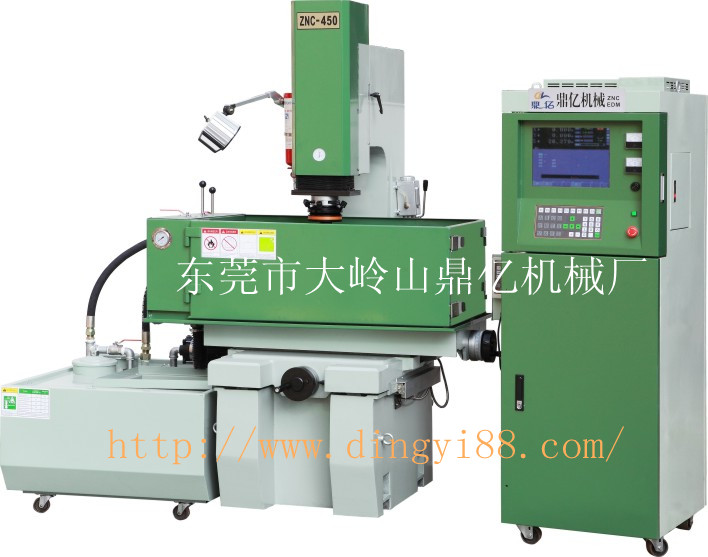

鼎亿电火花机
