精雕高光机检测工件弧度的方法

标签：精雕高光机|首选鼎亿

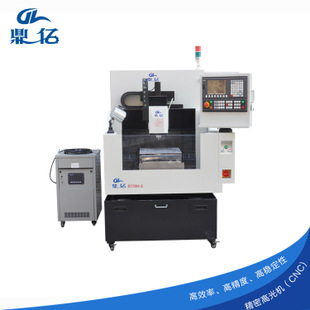

  高光机设备是根据其加工产品的特点而命名的，其外形类似雕刻机（或者是精雕机），主轴选用60000RPM-100000RPM的气浮主轴，在加工产品时，达到镜面效果，看不到刀纹。目前高光机的别名也比较多，例如铝合金高光机、不锈钢高光机、铝片高光机、按键高光机、精密高光机等等，高光机对技术要求较高，配件的要求比普通的雕刻机的也要高很多。那么，精雕高光机检测工件弧度的有是什么方法呢？让高光机厂家鼎亿小编来简单说说：

  1、磨一把尖刀，装在精雕高光机设备上。

  2、用手轮控制刀具运动，小必移到圆弧面处（为防刀尖直接碰到工具面，可以且薄纸在发小与工件间测试刀尖会否碰到工件，这个过程要很小心，否则刀断件损。），用笔和纸记录X、Z坐标。

  3、以X方向测试第二个和第三个点，同样记录X、Z坐标。

  4、用精雕软件或其它绘图软件，将记录的三个坐标以绝对坐标的方法以X、Y平面输入绘图软件中。

  5、以三点图弧方式以三个X、Y坐标点画出图弧。

  6、用软件的测量圆弧方法测量圆弧，就会得出弧度数了。

  注意：此方法不适合较细小的工件，而且此方法存在一定的公差，又而且此方法操作不当就会损坏工件与刀具，甚至机器，甚甚至操作员。

  7、平面的测三个点，精雕高光机床上测的是X、Z，即X方向值与Z深度值。而在绘图软件上方便绘图，将Z值换成Y值，标出三个点，以三点画圆弧，再测圆弧值就可以了。如果圆弧是平放X、Y面的，不用磨尖刀，用刀杆测也可以，在测也数值后画圆弧，要将圆弧R值减去刀杆半径也可以测出。
