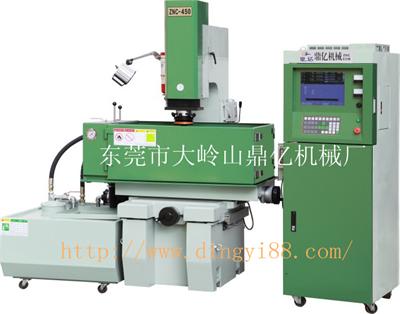

ZNC电火花机电极材料的应用

标签：ZNC电火花机|PNC火花机



一﹑电解铜材料说明

密 度：8.9g/cm2

溶 点：1,083℃(1,981℉)

电阻系数：0.0167Ωmm2/m

此假合金具有均等性的结构，如同其名称之含意，是由钨与铜合并而成的。这两种材料的比例可以变动。通常钨含量为50%到80%之间，铜则50%到20%。钨含量百分比较高之合金如以传统加工方式加工比钨含量较低的更加困难。

但是作为电使用其ZNC电火花机加工消耗较低。



二﹑铜钨材料说明

1：机械与电方面的特性

电 阻 系 数：0.45到0.55Ωmm2/m

Brinell 硬 度：85-240Kg/ mm2

密 度：15-18g/cm3

2：优点与缺点

整体而言，铜钨加工简单，机械稳定性佳，其铜劲性最优，加工时不变形,且当研磨后表面粗度佳。因此被广泛使用于高精密电极之制造。但是铜钨贵且不能铸造或锻造。

3：应用

铜钨主要是用在以下诸ZNC电火花机放电加工：

加工碳化钨/深孔加工/细致且精密的加工/尖锐转角之加工/大量精细及小零件加工



三﹑银钨材料说明

这种材料，放电后材料极小，但非常昂贵。

黄铜材料说明

实际，在我们的机器上，黄铜未被用作电极材料，因其消耗特别快。然而，对于芋些钛合金ZNC电火花机加工时获得之成果甚佳。



四﹑钨材料说明

主要均当作PNC火花机微孔加工之用，钨线的公差较0.01mm好的，在市面上可以买得到。



五﹑钢材料说明

钢也可以当作ZNC电火花机电极材料，只不过其效果较铜或石墨差而已。

钢对钢，此一最重要之ZNC电火花机放电加工是应用在为塑胶模具及铸造模型之分割线加工用的。在此例中，模具之上半部或模型即做PNC火花机电极般使用。
